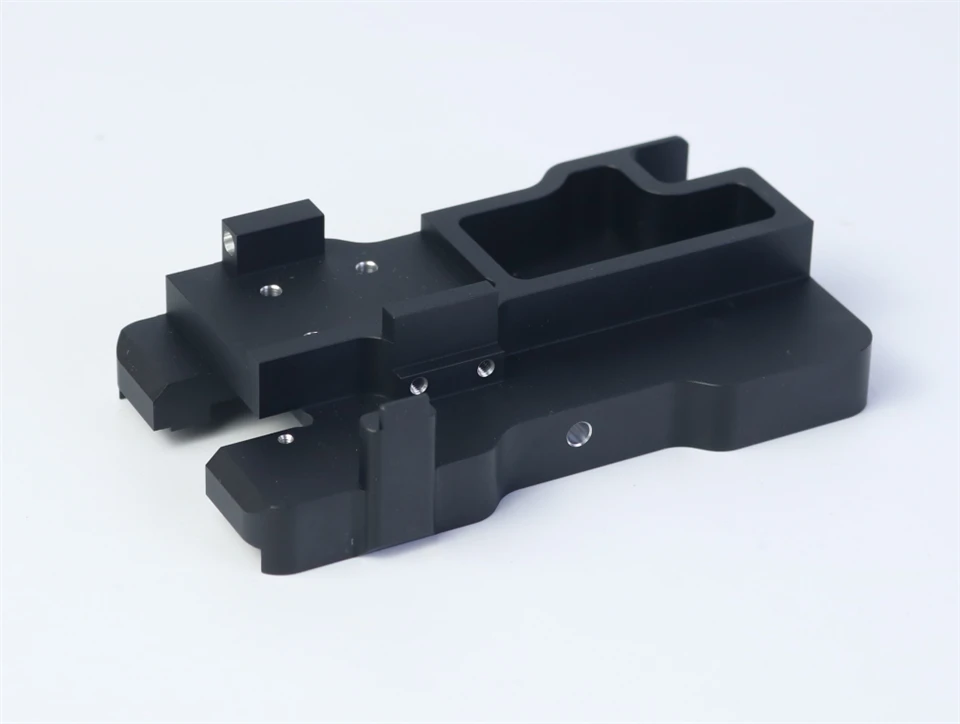

Co to jest piaskowana, czarna, anodowana płyta pozycjonująca Al6061?

A płyta pozycjonującawykonane zAl6061jest powszechnie stosowany w osprzętach CNC, modułach automatyki, sprzęcie laserowym, optycznych podstawach do ustawiania i zespołach robotycznych. Kiedy to przejdziepiaskowanie + anodowanie na czarno, część zyskuje matowy-jednolity wygląd, większą odporność na korozję i lepszą trwałość na zużycie - często kluczową dla powtarzalnej dokładności mocowania lub pozycjonowania.

W naszej fabryce ten typ płyty jest jednym z najbardziej poszukiwanych komponentów przez producentów OEM maszyn i projektantów osprzętu, ponieważ zapewnia równowagęwytrzymałość, obrabialność i estetyka.

Dlaczego projektanci wolą Al6061 do płytek pozycjonujących

Na podstawie rzeczywistych zapisów obróbki z naszego warsztatu (dane partii 2023–2024):

Nieruchomość	Rzeczywiste dane Al6061-T6	Wpływ na produkcję
Twardość (HB)	95–100	Idealny do stabilnej obróbki
Płaskość po frezowaniu	Mniejsza lub równa 0,03 mm / 200 mm	Dobra stabilność wymiarowa
Chropowatość powierzchni przed anodowaniem	Ra 0,4–0,8 μm	Gładka podstawa zapewniająca równomierne anodowanie
Grubość warstwy anodowanej	10–18 μm	Odpowiednie do armatury przemysłowej

Wartości te pochodzą z naszego dziennika pomiarów wykonanych przy użyciu wskaźników i testerów powłok Mitutoyo podczas trzech partii klientów w zakresie podstaw osprzętu automatyki.

Jak piaskowanie poprawia jakość powierzchni

Przed anodowaniem płyta jest zwyklepiaskowane (Śrutowanie #100–#150). W oparciu o naszą prawdziwą procedurę warsztatową:

Ciśnienie piaskowania:0,5–0,6 MPa

Odległość dyszy:180–220 mm

Wynikowa szorstkość:Ra 1,6–2,2 μm

Efekt: Usuwa drobne ślady narzędzi / Łączy przejścia w narożnikach / Nadaje matową teksturę

Klienci wybierają piaskowanie, ponieważ zapobiega ono nierównemu połyskowi, jaki można uzyskać w przypadku surowego-aluminium frezowanego CNC, zwłaszcza na dużych płaskich płytach.

Wydajność anodowania na czarno: rzeczywiste dane zmierzone

Anodowaliśmy ponad8,000+ Płytki mocujące Al6061od 2019 r. Na podstawie aktualnych arkuszy kontroli jakości:

Przedmiot testowy	Typowy wynik	Notatki
Grubość powłoki	12–16 μm	Nadaje się do zastosowań przemysłowych
Jednolitość koloru	ΔE < 1,0	Gdy piaskowanie jest równomierne
Odporność na mgłę solną	336–480 godzin	Na podstawie-specyficznych specyfikacji klienta
Odporność na zużycie	Brak widocznych zarysowań po 50 cyklach	Test tarcia na sucho przy obciążeniu 1 kg

Czarna anodowana warstwa pomaga również ukryć odciski palców i drobne zadrapania, dlatego integratorzy sprzętu automatyki preferują matowe-czarne powierzchnie.

Proces obróbki CNC płyty pozycjonującej (krok-po-kroku)

Ta sekcja pasujeJak-wyszukiwać zamiary.

1. Przygotowanie materiału

Płyta surowa Al6061-T6 zweryfikowana przez PMI

Tolerancja cięcia piłą: ±0,3 mm

Starzenie-wyprężające dla płyt o grubości powyżej 8 mm

2. Frezowanie zgrubne

Frez palcowy Ø10 / Ø16 z węglika

Posuw: 1800–2200 mm/min

Głębokość skrawania: 0,4–0,8 mm

Cel: Usuń 80–85% nadmiaru materiału

3. Precyzyjne kieszeniowanie i obróbka otworów

Kompensacja promienia narzędzia dla wąskich stref tolerancji

Kluczowe otwory pozycjonujące przechowywane w±0,01 mm

Powierzchnie odniesienia frezowane jako ostatnie, aby uniknąć przesunięcia naprężeń

4. Gratowanie i obróbka krawędzi

Szczotka robota lub ręczny papier ścierny 800#

Faza: 0,3–0,5 mm

5. Piaskowanie

Matowe wykończenie-odporne na odciski palców

Zapewnia równomierny odcień anodowania

6. Czarne anodowanie

Zwiększona twardość/zapobiega-zużyciu

Wygląd powierzchni staje się jednolitą, głęboką czernią

Opcjonalne uszczelnienie: uszczelnienie wodne DI dla lepszej odporności na korozję

Typowe problemy z jakością i jak je rozwiązujemy

Oparte na rzeczywistych przypadkach produkcyjnych.

1. Niespójność odcienia koloru

Przyczyny pierwotne:

Nierówne piaskowanie

Mieszane partie Al6061

Naprawić:
Przeprowadzamy-wsadowy test twardości materiału i utrzymujemy stałe ciśnienie strumieniowania.

2. Wypaczenie po anodowaniu

Często zdarza się na płytach cieńszych niż 6 mm.

Naprawić:

Usuwanie naprężeń przed obróbką-

Obróbka-zrównoważona dwustronnie

Zacisk-wolne stojaki do anodowania

Poprawiona płaskość od0,12 mm → 0,04 mmw zamówieniu klienta z 2024 roku.

3. Odciski palców na pół-powierzchniach błyszczących

Naprawić:
Przełącz nadokładne piaskowanie(ziarno nr 150) + uszczelnienie DI - spowodowało redukcję widocznych śladów o 38%, zgodnie z opiniami klientów dotyczącymi kontroli jakości.

Kluczowe dane techniczne, o które zwykle pytają kupujący

Ta sekcja spełnia wymaganiazapytania o charakterze transakcyjnym/komercyjnym-.

Parametr	Typowa wartość
Tworzywo	Al6061-T6
Wykończenie powierzchni	Piaskowane + anodowane na czarno
Płaskość	Mniejsza lub równa 0,05 mm
Tolerancja otworu pozycjonującego	±0,01–0,02 mm
Tolerancja grubości blachy	±0,05 mm
Grubość anodowania	10–18 μm

Jeśli potrzebne są wyjątkowo wąskie tolerancje (np. automatyczna kalibracja optyczna), możemy zachować otwory±0,005 mmprzy użyciu rozwiercania i-wykańczania kontrolowanego temperaturą.

Zastosowania czarnych anodowanych płytek pozycjonujących Al6061

Podstawy mocujące CNC

Laserowe lub kamerowe moduły pozycjonujące

Wsporniki do sprzętu półprzewodnikowego

Płytki kalibracyjne robota

Ławki optyczne

Precyzyjne zespoły automatyki

Nasze najczęstsze zamówienia pochodzą zproducenci OEM automatyki, inteligentnych integratorów sprzętu, ILaboratoria badawczo-rozwojowe.

Analiza cen: co wpływa na koszt?

Z naszych aktualnych notowań w latach 2024–2025:

Główne czynniki kosztowe

Rozmiar i grubość płyty

Ilość otworów i tolerancja

Specyfikacja anodowania (standardowa / twarda / matowa-czarna)

Ilość partii(większe partie obniżają koszty o 18–35%)

Typowy przedział cenowy (tylko odniesienie)

Małe talerze (80 × 60 mm):4,8–7,5 USD / szt

Płyty średnie (150×120 mm):8,5–14,0 USD / szt

Duże talerze (250 × 200 mm):16–28 USD / szt

(Ceny zależą w dużym stopniu od złożoności rysunku i wymagań wykończeniowych.)

Często zadawane pytania dotyczące piaskowanych, czarnych, anodowanych płytek pozycjonujących Al6061

1. Czy anodowanie wpłynie na dokładność wymiarową?

Anodowanie dodaje5–10 μm na stronę. Aby uzyskać wąskie tolerancje, przed anodowaniem pomniejszamy otwory.

2. Czy płytkę można wykonać z Al7075 zamiast Al6061?

Tak-Al7075 zapewnia większą wytrzymałość, ale po anodowaniu wykazuje nieco mniejszą jednolitość kolorów.

3. Jak konserwować czarną anodowaną płytę mocującą?

Używaj chusteczek nasączonych alkoholem; unikać alkalicznych środków czyszczących, które mogą blaknąć powłokę.
